Почему в землю идёт бронированный кабель
В траншее на кабель всё время давит грунт, а зимой, когда земля промерзает и оттаивает, она ещё и двигается. Стальные ленты брони принимают эту нагрузку и заодно спасают от удара лопатой при будущих раскопках.
- ВБбШв: медная жила, для ответственных линий и небольших сечений.
- АВБбШв: алюминиевая жила, для магистралей от 35 мм², в разы дешевле.
- ПвБШп: изоляция из сшитого полиэтилена, для сырых грунтов и линий среднего напряжения.
Шланг решает больше, чем кажется. Наружный шланг из ПВХ, буквы Шв, не рассчитан на то, чтобы годами лежать в воде. Если грунтовые воды близко или весной участок топит, берите шланг из полиэтилена, буквы Шп. В мокром грунте кабель в ПВХ-шланге служит лет пять вместо положенных тридцати.
Небронированный кабель в земле допускается только в защитной трубе по всей длине, и обычно это выходит дороже, чем сразу взять бронированный.
Как делают траншею
- Роют. Для одного кабеля ширина от 300 мм. Дно выравнивают и убирают камни, корни и строительный мусор.
- Насыпают подушку. На дно 100 мм просеянного песка, именно песка, а не карьерного грунта с камнями.
- Укладывают кабель. Его раскатывают слегка волной, с запасом 1–2 % по длине. Натянутый в струну кабель порвёт первое же морозное пучение.
- Присыпают песком. Ещё 100 мм поверх кабеля.

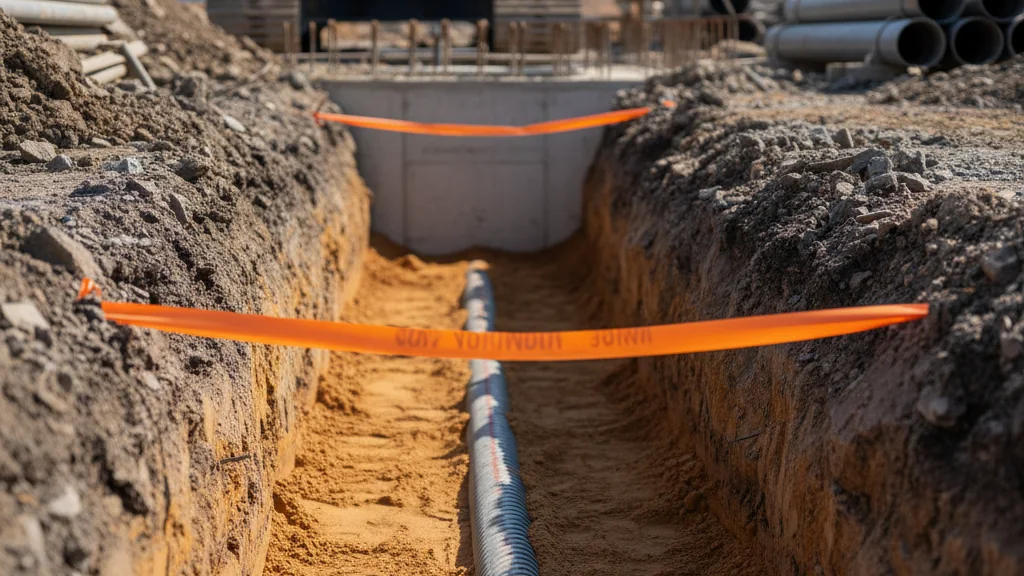

- Кладут сигнальную ленту на 250 мм выше линии. Это не формальность: лента остановит экскаватор через десять лет, когда про трассу уже никто не вспомнит.
- Засыпают траншею грунтом без камней и мусора, слоями, с трамбовкой.
- Рисуют исполнительную схему с привязкой к постоянным ориентирам: углам дома, забору. Через год место трассы забудется.
Сколько отступать от других сетей
| Что рядом | Не ближе |
|---|---|
| Фундамент здания | 0,6 м |
| Соседний силовой кабель | 0,1 м |
| Кабель связи | 0,5 м |
| Водопровод и канализация | 1,0 м |
| Газопровод низкого давления | 1,0 м |
| Ствол дерева | 2,0 м |
| Теплотрасса | 2,0 м |
Там, где кабель пересекает другие коммуникации, его кладут в трубу, выпуская её не меньше чем на метр в каждую сторону.
Броню заземляют
Броня проводит ток, и если изоляция повреждена, на ней окажется напряжение. Поэтому её соединяют с контуром заземления на обоих концах линии. В соединительных муфтах броню связывают перемычкой: без неё защита не работает, и именно про неё забывают чаще всего.
Сечение для линии в земле
Земля отводит тепло лучше воздуха, и допустимый ток в траншее выше, это видно в таблицах допустимого тока. Но если в одной траншее лежит несколько кабелей, действует понижающий коэффициент, и выигрыш быстро исчезает: для четырёх кабелей считайте с коэффициентом 0,8.
И обязательно проверьте длину: трассы по участку обычно длинные, и сечение часто определяет падение напряжения. Помогут калькулятор и график в статье о сечении.
